露点仪

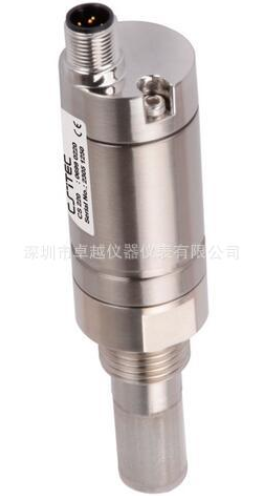

希尔思 CS220 露点仪（露点-100…+20 C)
希尔思 CS220 露点仪在工业应用中提供长期稳定、可靠的露点监测。CS220 露点仪其所应用的是一种全新的传感器技术, 使其在低湿下能有超强的信号灵敏度, 所以即使在-100 C的露点下也能可靠的测量。![]()
CS220 露点仪小于 1um 孔大小的不锈钢网状过滤帽保护传感器免受污染物的影响。其设计专门为了非常低湿环境的测量。
CS220 露点仪小于 1um 孔大小的不锈钢网状过滤帽保护传感器免受污染物的影响。其设计专门为了非常低湿环境的测量。
CS220 露点仪测量的露点值通过4-20mA信号输出（3线制或2线制）。另外, 传感器的模拟输出比例, 输出单位等, 可以非常方便的经由 CS 的服务套装更改。
CS220 露点仪应用
标称精度的测试条件:
环境温度 23±3°C
工作温度 23±3°C
环境湿度 <95%, 无结露
气体流量 > 2 l/min 流过传感器感湿元件
CS220 露点仪产品特点
露点测量低至 –100 C
革新的 CS-iTEC 传感器技术
提供压力测量一体化的版本
多种不同输出方式可选: 1 x 4…20 mA, 2 x 4…20 mA, RS-485 (Modbus), 4…20 mA 两线制
快速的响应速度保证露点超出范围时安全可靠的提供指示
IP65 外壳即使在恶劣工业环境中也能提供可靠的保护
通过 G 1/2” 螺纹, 能直接安装在干燥机里
精度可达 2 C
M12 接头
体积小, 非常便于安装在干燥机里
CS220 露点仪技术参数
| 测量范围 |
露点: -100 … +20 C 温度: -30 … + 70 C 压力: -0.1 … 1.6 MPa |
| 测量精度 |
露点: 2 C (-20 … -100 C ) 温度: 0.3 C 压力: 0.05 bar |
| 压力范围 |
-0.1 … 1.6 MPa (型号0699 0223 和 0699 0224) -0.1 … 5.0 MPa (所有其他型号) -0.1 … 35 MPa (可选) |
| 电源 | 12 … 30 VDC / 30 mA |
| 测量气体 | 非腐蚀性气体 |
| 工作温度 | 0 … 50 C |
| 运输温度 | -30 … +70 °C |
| 响应速度 t90 | < 120 sec (下降), < 30 sec (上升) |
| 输出信号 | 4…20 mA, 3线制或2线制 |
| 连接器 | M12, 5 芯 |
| 线规格 | 连接器支持线径0.14 … 0.75 mm2 |
| 外壳 |
接头部分: 不锈钢 壳体: 锌合金 |
| 认证 | IP65 |
| 连接 | G 1/2” 螺纹 (ISO 228/1) |
| 传感器保护 | 不锈钢网状过滤帽 孔大小 < 1 um |
| EMC | 根据IEC 61326-1 |
| 0699 0220 | CS 220, 露点传感器, -100 … +20 C, G 1/2” 螺纹, 50 bar, 2 x 4…20 mA |
| 0699 0221 | CS 220, 露点传感器, -100 … +20 C, G 1/2” 螺纹, 50 bar, 2 x 4…20 mA (露点和温度) |
| 0699 0222 | CS 220, 露点传感器, -100 … +20 C, G 1/2” 螺纹, 50 bar, RS-485 (Modbus) |
| 0699 0223 | CS 220, 露点传感器, -100 … +20 C, G 1/2” 螺纹, 16 bar, 带压力测量, 2 x 4..20 mA (露点和温度) |
| 0699 0224 | CS 220, 露点传感器, -100 … +20 C, G 1/2” 螺纹, 16 bar, 带压力测量, RS-485 (Modbus) |
| 0699 0225 | CS 220, 露点传感器, -100 … +20 C, G 1/2” 螺纹, 50 bar, 2线制 4…20 mA |
| 0699 4003 | 高压应用选项 35 MPa (350 bar) |
| 0554 2005 | 用于配置传感器的服务套件（含软件） |
| 0699 3491 | 测量室, 快速接头, 最大压力为15 bar |
| 0699 3493 | 测量室, 旁路式, (输入及输出为 6 mm 软管连接) |
| 0699 3696 | 传感器校正 |
| 0198 0004 | 不锈钢网状过滤帽, 孔大小 < 1 um |
